表面保護フィルムトレテック®

工程部材として製品をダメージから保護する自己粘着性表面保護フィルムです。

情報・工業

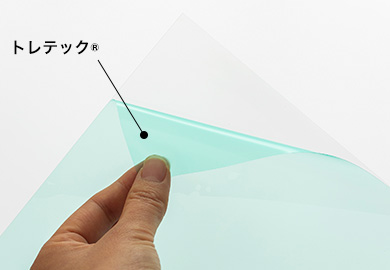

トレテック®は、光学用フィルムや機能性樹脂板などの被着体に糊残りなく表面を保護する自己粘着性表面保護フィルムです。

  • 粘着力は、ご要望に応じ弱(微)粘着~強粘着タイプから選定いただけます。
  • 幅、長さ、厚みは豊富なラインナップを取り揃えております。(広幅、長尺など)
  • 光学用途で実績のあるラインで生産してます。
  • 液晶用各種光学用フィルム製造時の工程紙や、その他プラスチック板の表面保護フィルムとして使用可能です。

保護フィルム用の基材フィルムをお求めの方はこちらをご覧ください

特長

  • 光学用途可
  • 微粘着・弱粘着タイプ(樹脂版・光学フィルム・偏光板用など)
  • 中粘着タイプ(導光板用など、耐熱性・低汚染性を有するタイプあり)
  • 高粘着タイプ(伸びに優れるタイプなど)
  • 強粘着(凹凸のある樹脂板/光学フィルム・導光板・建材用など)

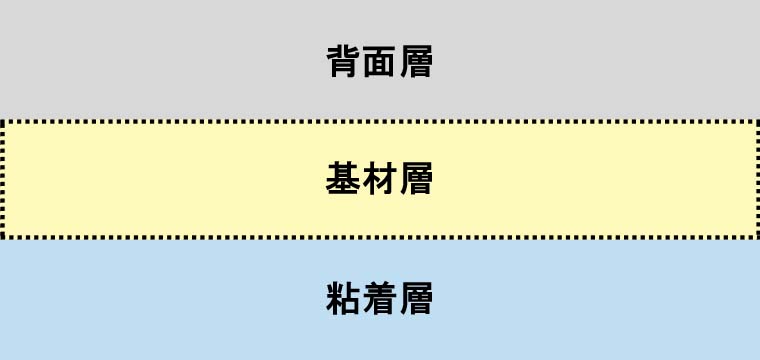

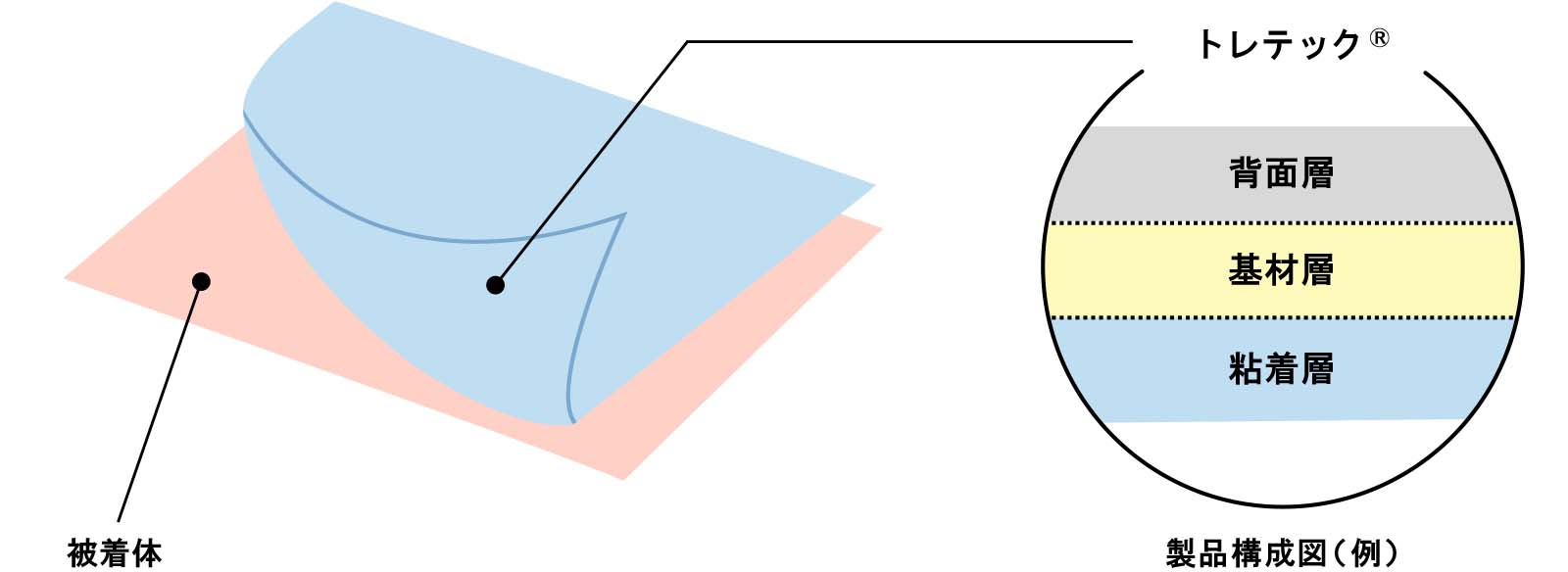

製品構成図(例)

糊残りが少ない
表面のクリーン度を保つ

三層共押出製法による製膜フィルムです。
被着体表面のクリーンを保ち、部材ロスの削減に寄与します

用途例

  • FPD用(LCD光学シート、光学フィルムなど)
  • 樹脂板用
  • プラスチック成型加工品用

バックライト部材

バックライト部材

液晶テレビ

液晶テレビ

ダッシュボード

ダッシュボード

自転車用ヘルメット

自転車用ヘルメット

スマートフォン

スマートフォン

スーツケース

スーツケース

テクニカル情報

物性表 弱(微)粘着〜高粘着タイプ※代表値・測定値であり保証値ではありません。

  トレテック®微粘着・弱粘着タイプ
タイプ名 7111 7121 7531 7721 7832C 7332
代表厚み(μm) 50 50 30 50 30 30
破断強度 MD (MPa) 25 25 40 35 35 45
破断強度 TD (MPa) 20 20 30 30 25 35
破断伸度 MD (%) 550 550 750 850 555 800
破断伸度 TD (%) 810 790 1,000 950 800 1,000
ヤング率 MD (MPa) 400 400 450 400 300 550
ヤング率 TD (MPa) 500 450 550 450 300 650
粘着力 PMMA板 AVE
(mN/25mm)
50 100 40 35 - 40
粘着力 PC板 AVE
(mN/25mm)
- - 40 35 60 30
特長 ・樹脂板用に最適 ・樹脂板、光学フィルム用に最適
・粘着力変化が小ない
・偏光板用途に最適
  トレテック®中粘着タイプ トレテック®高粘着タイプ
タイプ名 7A62 7H52 7232 7461 7571
代表厚み(μm) 50 30 50 70 50
破断強度 MD (MPa) 60 75 30 35 35
破断強度 TD (MPa) 45 40 20 25 30
破断伸度 MD (%) 750 700 650 750 750
破断伸度 TD (%) 890 855 930 925 1,055
ヤング率 MD (MPa) 550 550 450 200 400
ヤング率 TD (MPa) 550 500 500 200 500
粘着力 PMMA板 AVE
(mN/25mm)
- - 180 320 400
粘着力 PC板 AVE
(mN/25mm)
170 80 - - -
特長 ・耐熱性 ・耐熱性
・低汚染性
・導光板用途に最適 ・伸びに優れる 高粘着

物性表 強粘着タイプ※代表値・測定値であり保証値ではありません。

トレテック®強粘着タイプ
タイプ名  R415A R034 R304C R400 R213
代表厚み(μm) 35 45 30 60 60
破断強度 MD (MPa) 60 50 50 40 20
破断強度 TD (MPa) 40 40 30 35 15
破断伸度 MD (%) 650 700 600 600 350
破断伸度 TD (%) 750 750 700 650 600
ヤング率 MD (MPa) 630 600 500 550 250
ヤング率 TD (MPa) 640 550 450 500 250
粘着力 SUS板 AVE
(N/25mm)
2.3 2.7 1.4 0.8 4.8
特長 ・凹凸のある樹脂板/光学フィルム用途に最適 ・導光板用途に最適 ・建材用途に最適
