透明蒸着バリアフィルムバリアロックス®
酸素・水蒸気バリア性に優れた「無色・透明」の蒸着PETフィルムです。レトルト用など様々な用途にご利用いただけます。
包装
バリアロックス®は、PETフィルムに酸化アルミを蒸着した無色透明のバリアフィルムです。蒸着面に直接印刷ができる品種もございます。
- 酸素・水蒸気バリア性に優れています。また温度、湿度に対する影響も少なく安定した品質を保持します。
- 酸化アルミは非導電性のため、電子レンジや、異物探知のための金属探知機での使用が可能です。
- 環境対応型のバリアフィルムです。
塩素系の原材料を一切使用していないため、燃焼時に塩素化合物の発生がありません。
廃棄後の焼却時に残滓がほとんど残りません。 - 透明なため内容物をみせたい場合に最適です。
- コート・ノンコートの大きく2つのタイプがあり、DL(ドライラミネート)適性を有します。コートタイプは印刷・EL(押し出しラミネート)適性も有します。
- ミドルバリア〜ハイバリア、乾物~レトルト対応、帯電防止など、幅広い性能タイプから選定いただけます。
特長
- 酸素・水蒸気バリア性
- 無色・透明で内容物が見えるため、異物管理がし易い
- 非伝導性(電子レンジ・金属探知機対応可)
- 環境対応型(塩素化合物発生なし・残滓が少ない)
- DL(ドライラミネート)適性
- EL(押し出しラミネート)適性※コートタイプ
- 印刷適性※コートタイプ
- 性能タイプ例(ミドル 〜 ハイバリア、乾物~レトルト対応、帯電防止など)

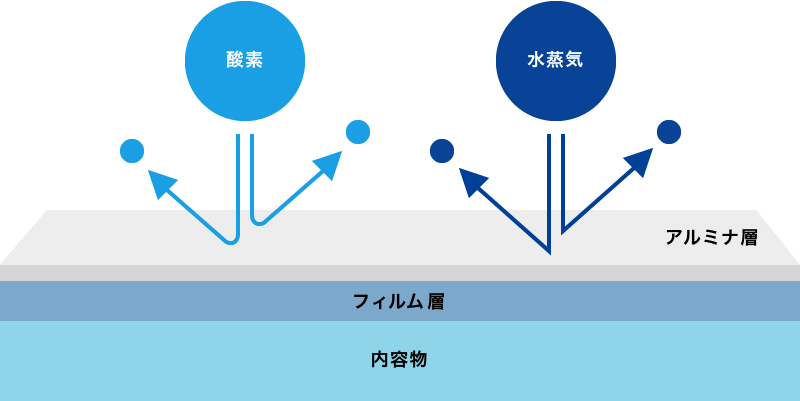

製品構成図(例)
バリアロックス®コートタイプ(左)/バリアロックス®ノンコートタイプ(右)
アルミナ層により高いバリア性を実現
※アルミナ=酸化アルミニウムの通称
用途例
- ボイル/レトルト
- スナック菓子
- トイレタリー
- トップ材
- 水物
- 雑貨
- 乾燥食品
- 医薬包材
- 透明バリアフィルム
ボイル/レトルトパッケージ(イメージ)
テクニカル情報
物性表※代表値・測定値であり保証値ではありません。
一般物性 | バリアロックス® コートタイプ | バリアロックス® ノンコートタイプ | |||||||
---|---|---|---|---|---|---|---|---|---|
レトルト | 乾物 | ハイバリア レトルト | 乾物 | 乾物 〜 レトルト | |||||
項目 | 参考規格 | 単位 | 1011 HGCR HGCX | 1011 HGCW HGCA | 1011 SBR2 | 1011 EGC1 | 1011 HG | 1031 HG | |
蒸着・コート面印刷 | 可 | 可 | 可 | 可 | 不可 | 不可 | |||
フィルム面コロナ処理 | 無 | 無 | 無 | 無 | 無 | 有 | |||
レトルト適性 ≦121’C x 30分 | 可 | 不可 | 可 | 不可 | 可 | 可 | |||
レトルト適性 ≦130’C x 40分 | 不可 | 不可 | 可 | 不可 | 不可 | 不可 | |||
DL適性 | 可 | 可 | 可 | 可 | 可 | 可 | |||
EL適性 | 可 | 可 | 可 | 可 | 不可 | 不可 | |||
FDA 21CFR 177.1630 | 適合 (HGCX) | 適合 (HGCA) | 適合 | 適合 | 適合 | 適合 | |||
EU directive 10/2011/EC | 適合 (HGCR) | - | 適合 | - | 適合 | 適合 | |||
厚み | Micron | 12 | 12 | 12 | 12 | 12 | 12 | ||
破断強度 | MD TD |
JIS C2318 | MPa | 220 250 |
220 250 |
270 220 |
220 250 |
220 250 |
220 250 |
破断伸度 | MD TD |
JIS C2318 | % | 140 120 |
140 120 |
160 170 |
140 120 |
140 120 |
140 120 |
ヤング率 | MD TD |
JIS C2318 | MPa | 4600 5100 |
4600 5100 |
4700 4800 |
4600 5100 |
4600 5100 |
4600 5100 |
ヘイズ | JIS K7136 | % | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | |
全光線透過率 | JIS K7361 | % | 89 | 89 | 89 | 89 | 89 | 89 | |
ヌレ張力 | ALOX面 | JIS K6768 | mN/m | 46 | 52 | 52 | 52 | 52 | 52 |
O2TR @23’C x 90%RH | 代表値 | JIS K7126-2 | cc/m2/day | 1.5 | 0.6 | 0.1 | 0.2 | 1.5 | 1.5 |
WVTR @40’C x 90%RH | 代表値 | JIS K7129-2 | g/m2/day | 1.5 | 1.0 | 0.3 | 0.3 | 1.5 | 1.5 |
レトルト適性 | 初期 | 121’C x 30分 | 130’C x 110分 | 135’C x 30分 | ||||
---|---|---|---|---|---|---|---|---|
O2TR | WVTR | O2TR | WVTR | O2TR | WVTR | O2TR | WVTR | |
1011 HGCR/HGCX | 1.0 | 1.0 | 1.5 | 1.5 | - | - | - | - |
1011 CXR | 0.1 | 0.3 | 0.2 | 0.4 | - | - | - | - |
1011 SBR2 | 0.1 | 0.2 | 0.1 | 0.2 | 0.2 | 0.4 | 0.1 | 0.3 |
構成 | :12mic “BARRIALOX”//DL//15mic ONY//DL//60mic RCPP |
---|---|
O2TR | :23’C x 90% RH |
WVTR | :40’C x 90% RH |
レトルト処理 | :熱水貯湯式 |
